При выборе вилочного погрузчика внимание обычно уделяют грузоподъемности, типу двигателя и высоте подъема. Однако не менее важным элементом является мачта — грузоподъемная конструкция, от которой зависят высота подъема, габариты техники в сложенном состоянии и возможности работы с грузами.
Мачта вилочного погрузчика должна соответствовать условиям эксплуатации. Неправильно подобранная конструкция может создать проблемы при проезде через низкие ворота, работе внутри контейнеров или использовании высоких стеллажей.
Поэтому перед покупкой техники важно разобраться, как устроена мачта, какие бывают ее типы и чем отличаются односекционные, двухсекционные, трехсекционные и четырехсекционные конструкции.
Мачта погрузчика — вертикальная конструкция, по которой перемещается каретка с вилами. Она обеспечивает подъем и опускание груза и является одним из основных рабочих механизмов вилочной техники.
Конструкция может состоять из одной, двух, трех или четырех секций. Они перемещаются относительно друг друга с помощью гидравлической системы, цепей и направляющих элементов.
От количества секций зависит не только высота мачты вилочного погрузчика в рабочем положении, но и ее габариты при опущенных вилах.
В состав механизма входят:
Именно взаимодействие этих элементов обеспечивает плавное перемещение каретки и удержание груза на заданной высоте.

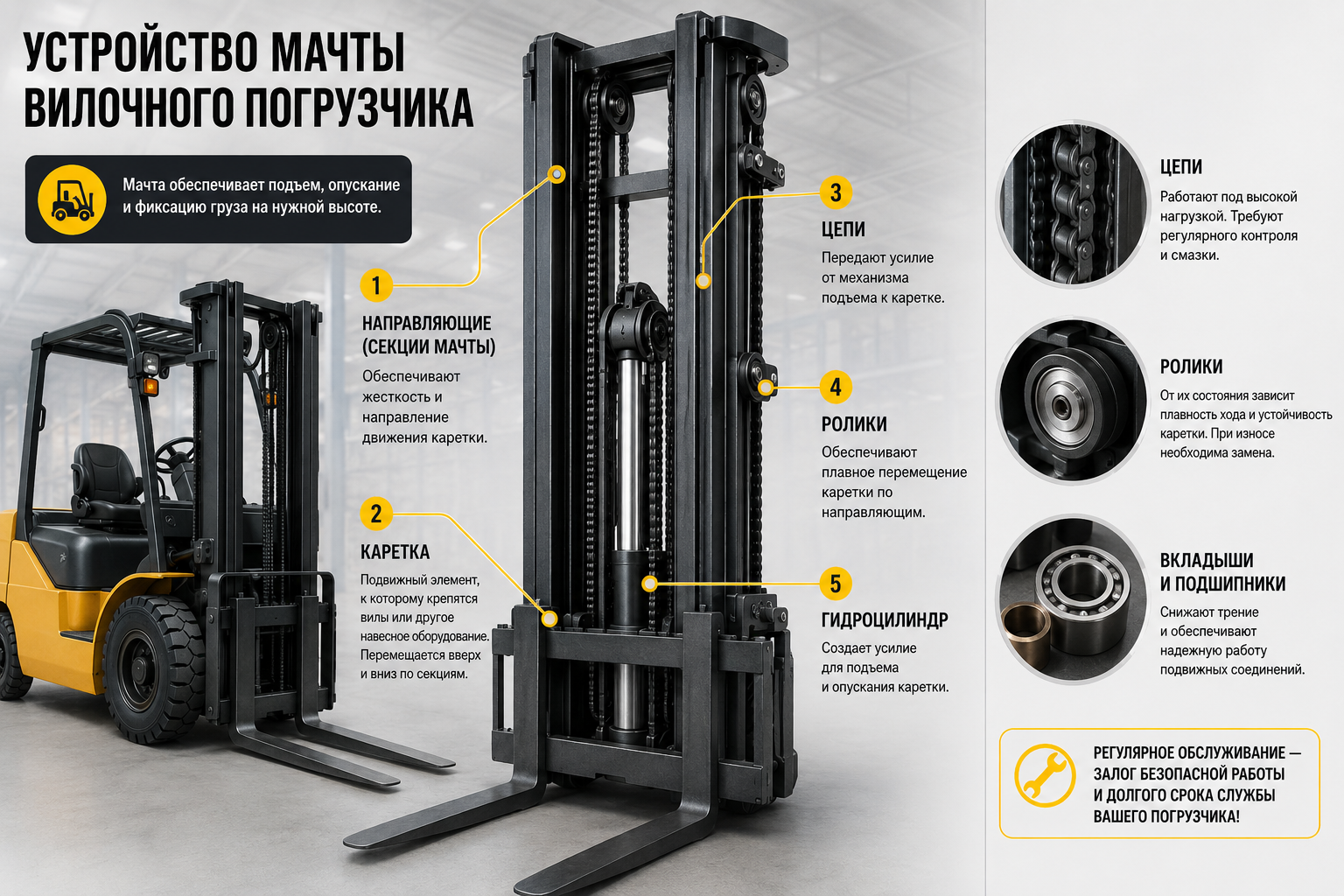

Чтобы понимать принцип работы механизма и вовремя выявлять возможные неисправности, важно знать, как устроена мачта вилочного погрузчика.
Основная нагрузка приходится на секции конструкции и каретку. Каретка перемещается по направляющим с помощью роликов, а подъем осуществляется гидроцилиндром и цепным механизмом.
Каретка мачты погрузчика — подвижный элемент, к которому крепятся вилы или другое навесное оборудование. Она перемещается вверх и вниз по направляющим секциям.
Износ роликов, втулок или других элементов каретки может привести к люфту, неравномерному движению и повышенной нагрузке на мачту.
Цепь мачты вилочного погрузчика передают усилие от механизма подъема к каретке. В зависимости от конструкции используются одна или несколько цепей.
Они работают под значительной нагрузкой, поэтому требуют регулярного контроля состояния. При растяжении, повреждении звеньев, коррозии или других дефектах цепь необходимо заменить.
Ролик мачты вилочного погрузчика обеспечивает перемещение подвижных элементов по направляющим. От состояния роликов зависит плавность хода и устойчивость каретки.
Изношенные ролики мачты могут стать причиной появления люфта, шума и неравномерного движения. При значительном износе выполняется замена роликов мачты вилочного погрузчика.
В конструкции также применяются направляющие элементы, вкладыши и подшипники. Например, подшипник мачты погрузчика отвечает за нормальную работу подвижных соединений и снижение трения.

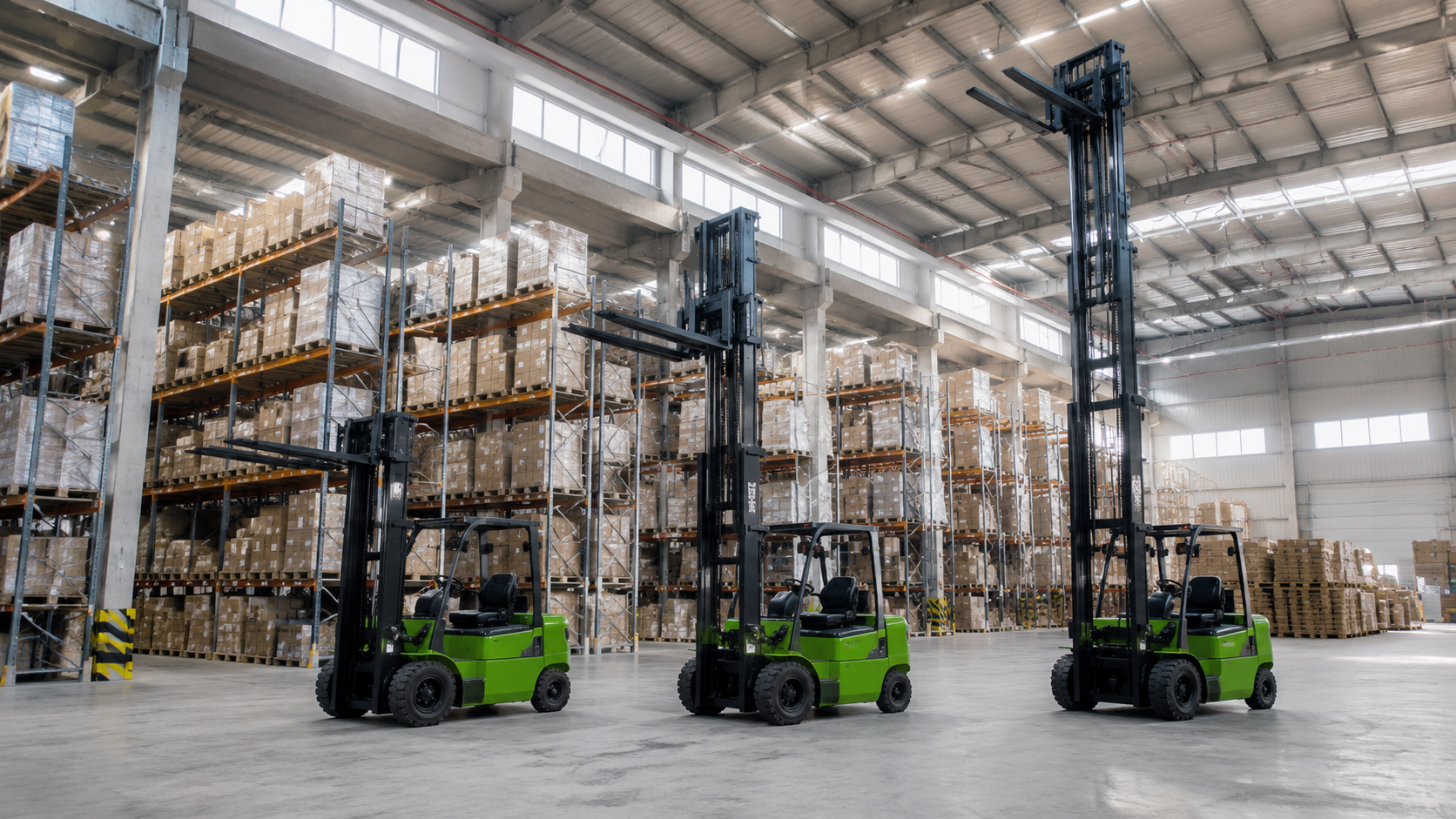

Основное различие конструкций связано с количеством секций. Выделяют четыре основных типа:
Каждый вариант имеет свои особенности по высоте подъема, габаритам в сложенном состоянии и условиям применения.
Односекционная мачта — односекционная конструкция. Это наиболее простой вариант, в котором отсутствуют дополнительные выдвижные секции.
Главное преимущество такой конструкции — относительно простое устройство и обслуживание. Однако высота подъема ограничена, поэтому она применяется преимущественно там, где не требуется работа с грузами на большой высоте.
При подъеме каретки сама конструкция также увеличивается по высоте. Поэтому односекционная мачта не подходит для задач, где одновременно требуются большой подъем и ограниченная высота помещения.
Двухсекционная мачта имеет две секции и является одним из наиболее распространенных вариантов для вилочных погрузчиков.
В зависимости от конструкции она может обеспечивать подъем примерно до 3–5 м. Она хорошо подходит для складов средней высоты, производственных помещений, логистических площадок и открытых территорий.
Отдельно выделяют двухсекционную мачту со свободным подъемом. В такой конструкции каретка сначала перемещается вверх без существенного увеличения общей высоты мачты.
Это особенно важно при работе:
Трехсекционная мачта состоит из трех секций. Ее главное преимущество — возможность получить большую высоту подъема при относительно небольшой высоте погрузчика в сложенном состоянии.
Рабочая высота таких конструкций может достигать около 6 м и более в зависимости от конкретной модели.
Она подходит для складов с многоярусным хранением, логистических комплексов и распределительных центров, где необходимо работать с высокими стеллажами.
Важным преимуществом является наличие свободного подъема, позволяющего поднимать груз на определенную высоту без полного выдвижения секций.
Четырехсекционная мачта имеет четыре секции и применяется для задач, требующих особенно большой высоты подъема.
Такие конструкции встречаются в специализированной складской технике и отдельных моделях высотных штабелеров и ричтраков.
Увеличение количества секций усложняет конструкцию. Возрастает число направляющих элементов, роликов, цепей и соединений, а требования к техническому обслуживанию становятся выше.
При этом необходимо учитывать снижение остаточной грузоподъемности на большой высоте. Поэтому четырехсекционную мачту выбирают не просто ради максимальной высоты, а когда конкретные условия эксплуатации действительно требуют такого решения.
Важно различать два показателя: высоту мачты погрузчика в сложенном состоянии и максимальную высоту подъема вил.
Например, погрузчику может требоваться работа со стеллажом на высоте 6 м, но при этом он должен проходить через ворота высотой 2,5–3 м. В такой ситуации обычная конструкция может не подойти, а трехсекционная мачта позволит совместить необходимую высоту подъема с допустимыми габаритами.
Поэтому при подборе необходимо учитывать:
Свободный ход мачты у погрузчика — это возможность поднять каретку и груз на определенную высоту без выдвижения секций мачты.
Этот параметр особенно важен при работе в помещениях с ограниченным вертикальным пространством.
Например, при погрузке или разгрузке внутри контейнера оператору может потребоваться поднять паллету, но при этом нельзя допустить, чтобы верхняя часть мачты уперлась в потолок.
Именно поэтому при выборе техники необходимо смотреть не только на максимальную высоту подъема, но и на величину свободного хода.
Еще одна важная функция — наклон мачты погрузчика.
Гидравлический механизм позволяет изменять положение мачты относительно вертикали. Наклон назад используется для более надежного удержания груза при перемещении, а наклон вперед может применяться при установке груза.
Рабочий диапазон наклона зависит от конструкции конкретной модели. При эксплуатации важно соблюдать требования производителя и учитывать положение центра тяжести груза.

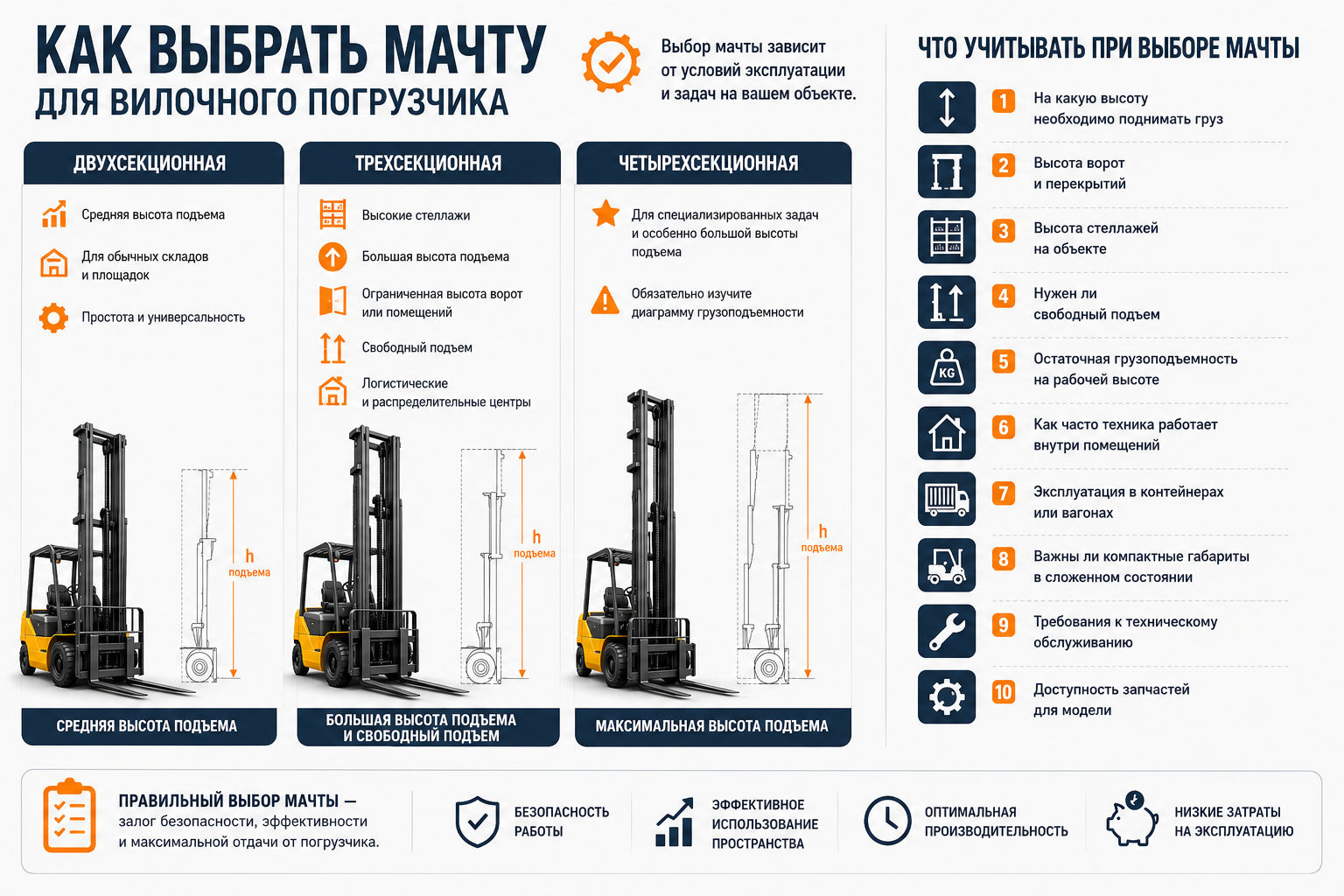

Выбор зависит прежде всего от условий эксплуатации.
Подходит, если:
Оптимален, когда:
Используется для специализированных задач, когда требуется особенно большая высота подъема и стандартной трехсекционной конструкции недостаточно.
При этом необходимо внимательно изучить диаграмму грузоподъемности конкретной модели.
Перед приобретением вилочного погрузчика или заменой существующей мачты стоит заранее определить:
Мачта вилочного погрузчика — один из ключевых элементов техники, непосредственно влияющий на возможности ее эксплуатации. От ее конструкции зависят высота подъема, габариты погрузчика, работа в помещениях с ограниченной высотой и допустимая нагрузка на большой высоте.
При выборе необходимо учитывать не только тип мачты — односекционная, двухсекционная, трехсекционная или четырехсекционная, — но и ее устройство, высоту свободного подъема, характеристики цепей, роликов и каретки, а также остаточную грузоподъемность конкретной модели.
Если мачта уже эксплуатируется длительное время, важно своевременно проверять состояние цепей, роликов, подшипников, вкладышей и гидравлических элементов. Это позволяет обнаружить износ до появления серьезных неисправностей и избежать простоев техники.
В результате правильный выбор мачты — это не просто вопрос максимальной высоты подъема. Это соответствие всей конструкции условиям конкретного склада, производственной площадки или другого объекта, где работает вилочный погрузчик.
