Карданный вал погрузчика редко выходит из строя внезапно. Задолго до сильной вибрации обычно появляются люфт, металлический щелчок при трогании, скрип, повреждение пыльников или следы коррозии на крестовинах. Если обнаружить эти признаки вовремя, ремонт часто ограничивается заменой изношенной крестовины, восстановлением шлицевого соединения или обслуживанием других элементов карданной передачи.
Особенно важно регулярно проверять карданный вал на погрузчиках, поскольку специальная техника работает с большими переменными нагрузками, ударами и загрязнением.
Если объяснять простыми словами, карданный вал — это элемент трансмиссии, который передаёт крутящий момент между агрегатами, расположенными под изменяющимся углом друг к другу. Поэтому на вопрос «карданный вал — что это?» можно ответить проще: это вращающийся вал, который передаёт усилие от одного узла трансмиссии к другому, компенсируя их взаимное положение.
Карданная передача используется в автомобилях, погрузчиках, экскаваторах-погрузчиках, вилочной и другой специальной технике. На фронтальном погрузчике карданный вал постоянно работает под нагрузкой и должен сохранять возможность передавать крутящий момент при изменении углов между агрегатами.
Именно поэтому исправность карданной передачи напрямую влияет на плавность работы трансмиссии и ресурс связанных с ней узлов.

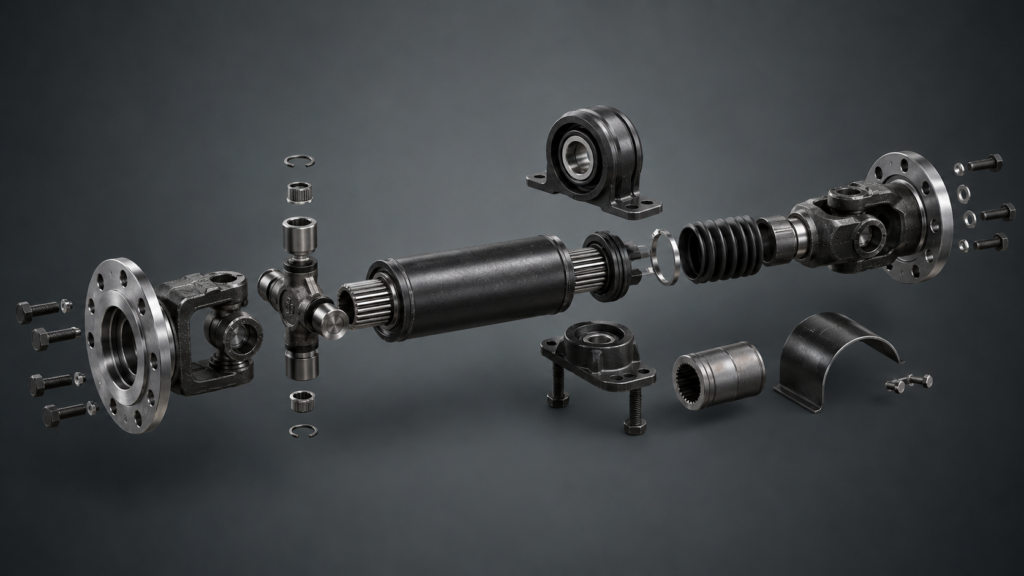

Конструкция может отличаться в зависимости от модели техники, однако типичный карданный вал включает несколько основных элементов:
Крестовина карданного вала обеспечивает передачу вращения между валами, расположенными под углом. Она позволяет шарниру работать при изменении взаимного положения элементов трансмиссии.
Это один из наиболее нагруженных компонентов. Если смазка теряет свои свойства, вырабатывается или загрязняется водой и абразивом, игольчатые подшипники начинают работать с повышенным трением. Постепенно появляются коррозия, выработка и люфт.
В зависимости от конструкции техники может применяться муфта карданного вала. Её назначение определяется конкретной схемой трансмиссии, но в целом муфты используются для соединения элементов привода, компенсации отдельных перемещений и снижения передаваемых ударных нагрузок.
Если карданная передача имеет большую длину и состоит из нескольких секций, применяется подвесной подшипник. Он поддерживает промежуточную часть вала и обеспечивает её правильное положение во время вращения.
Износ подвесного подшипника может проявляться шумом, вибрациями и дополнительными колебаниями карданной передачи. Поэтому его состояние также необходимо контролировать во время обслуживания.
Сильная вибрация — уже достаточно поздний симптом. Гораздо раньше могут возникнуть следующие признаки.
Один из наиболее характерных ранних симптомов — одиночный стук при включении передачи, трогании или резком изменении направления движения.
Чаще всего он связан с появлением люфта в крестовине или шлицевом соединении. При вращении свободный ход выбирается ударом, поэтому водитель или оператор слышит характерный металлический щелчок.
При этом во время обычного движения вибрации может ещё не быть. Но это не означает, что карданная передача исправна: свободный ход уже увеличивается.
Скрип при разгоне или изменении нагрузки может указывать на проблемы со смазкой крестовины. Если смазочный материал потерял свойства либо внутрь шарнира попали вода и загрязнения, игольчатые подшипники работают с повышенным трением.
На этой стадии карданный вал погрузчика ещё может не вибрировать, однако износ деталей уже развивается.
Если техника стала менее плавно начинать движение, появилась небольшая задержка с последующим ударом или изменилось поведение трансмиссии при изменении нагрузки, стоит проверить карданную передачу.
Такой симптом не всегда связан именно с карданным валом, поэтому для точной диагностики необходимо проверить и другие элементы трансмиссии.
Для первичного контроля не всегда требуется специальное диагностическое оборудование. При плановом обслуживании достаточно внимательно осмотреть узел.
Особое внимание следует уделить:
Если кардан оборудован пресс-маслёнками, необходимо проверить их состояние и убедиться, что смазка поступает в соединения в соответствии с регламентом производителя.
Люфт часто становится первым объективным признаком, который можно обнаружить ещё до появления выраженной вибрации.
Перед проверкой необходимо полностью исключить возможность самопроизвольного движения техники. При остановленном двигателе кардан проверяют вручную: вал удерживают возле крестовины и пытаются повернуть или покачать его относительно соседней вилки.
Исправная крестовина не должна иметь заметного свободного хода. Если ощущается люфт, это может свидетельствовать о выработке игольчатых подшипников или других элементов шарнира.
Самостоятельно такой износ не исчезает. По мере увеличения зазоров возрастают ударные нагрузки, которые начинают передаваться на соседние детали трансмиссии.
Отдельно необходимо оценить состояние шлицевого соединения.
Радиальный люфт в шлицевой паре является признаком износа и требует диагностики. При этом осевой ход необходимо оценивать с учётом конкретной конструкции: некоторые карданные валы специально имеют возможность осевого перемещения для компенсации изменения расстояния между агрегатами.
Поэтому универсальное правило «любое осевое перемещение недопустимо» применять ко всем конструкциям нельзя — нормативные значения следует определять по технической документации конкретной модели.
Крестовина постоянно работает при передаче крутящего момента и изменяющемся угле. Её игольчатые подшипники воспринимают значительные контактные нагрузки.
Если смазка выработалась, потеряла свойства или была вытеснена водой, на рабочих поверхностях появляется коррозия и выработка. В результате увеличивается трение, возникает свободный ход и постепенно формируется люфт.
На технике, работающей в карьерах, сельском хозяйстве, строительстве и коммунальной сфере, дополнительную опасность представляют пыль, песок, вода и грязь. Поэтому состояние уплотнений имеет такое же значение, как своевременная смазка.
Для разных моделей используются разные детали. Например, при подборе крестовины карданного вала на фронтальный погрузчик необходимо учитывать размеры, конструкцию, посадочные места и требования производителя. Нельзя подбирать крестовину только по внешнему сходству.
Если конструкция кардана предусматривает обслуживание через пресс-маслёнку, смазку необходимо выполнять в соответствии с регламентом конкретной техники.
На вопрос «чем смазывать крестовины карданного вала?» нельзя корректно ответить одной универсальной маркой: тип смазочного материала зависит от конструкции шарнира, условий эксплуатации и требований производителя.
То же относится к вопросам, чем смазать карданный вал, чем шприцевать крестовины или чем смазывать шлицевое соединение. Использовать следует смазку, предусмотренную технической документацией на конкретный узел.
При отсутствии пресс-маслёнок дополнительное нанесение смазки снаружи не заменяет предусмотренное изготовителем обслуживание.
При каждом плановом техническом обслуживании рекомендуется выполнять визуальный контроль карданной передачи и проверять:
После удара о препятствие, ремонта трансмиссии или замены элементов кардана необходимо дополнительно проверить балансировку и фазировку вилок.
Если после ремонта появляется новая вибрация, не следует автоматически считать причиной только крестовину. Необходимо проверить правильность сборки, балансировку, состояние шлицев, опор и креплений.
Наиболее информативна совокупность нескольких признаков. Насторожиться стоит, если одновременно наблюдаются:
Если возникает вопрос, что делает карданный вал и почему его состояние настолько важно, ответ прост: он обеспечивает передачу крутящего момента между агрегатами трансмиссии. Поэтому его неисправность способна повлиять не только на сам вал, но и на связанные узлы.
Карданный вал погрузчика практически никогда не выходит из строя без предварительных признаков. До появления сильной вибрации обычно возникают люфт, щелчки при трогании, скрип, повреждение пыльников, коррозия крестовин или другие изменения в работе трансмиссии.
Чем раньше обнаружена проблема, тем выше вероятность ограничиться заменой отдельной детали и не допустить повреждения редуктора, шлицевого соединения, подвесного подшипника и других узлов.
Поэтому регулярный осмотр карданного вала на погрузчиках — это своевременная диагностика, а правильная смазка и соблюдение регламента обслуживания помогают увеличить ресурс карданной передачи и снизить риск дорогостоящего ремонта.
